Aperçu ProduitsCâbles spéciaux2kV jusqu'aux câbles 25kV spéciaux extrayant l'isolation du cable électrique taux de pression moteur a tressé l'écran métallique

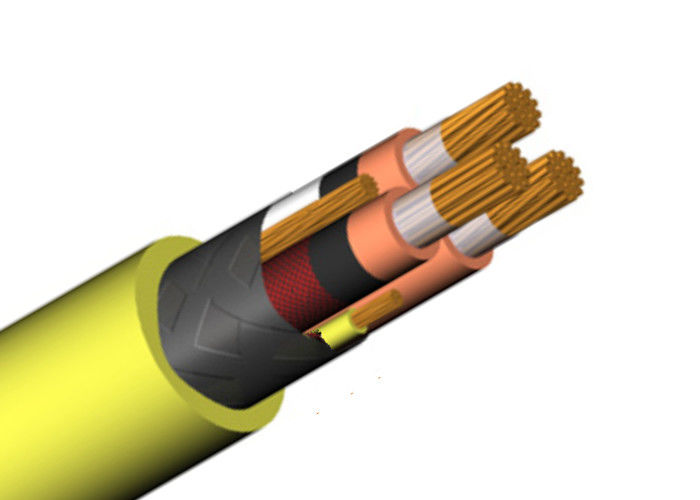

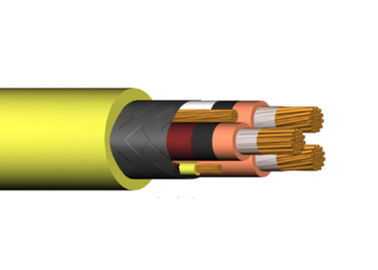

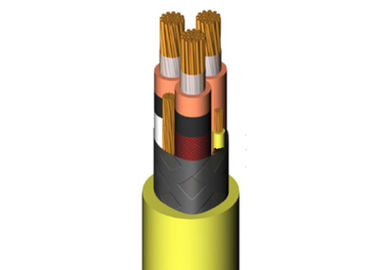

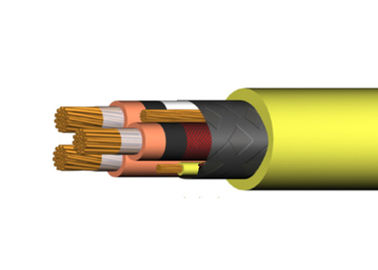

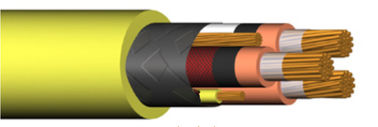

2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield
2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield 2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield 2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield 2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield 2kV Up To 25kV Special Cables Mining Power Cable EPR Insulation Braided Metallic Shield
Contactez

2kV jusqu'aux câbles 25kV spéciaux extrayant l'isolation du cable électrique taux de pression moteur a tressé l'écran métallique

Quantité de commande min : 1000Meters Détails d'emballage : Tambour
Délai de livraison : 20days après des paiements Conditions de paiement : L / C, T / T
Lieu d'origine: Henan Nom de marque: CN CABLE
Certification: IEC Numéro de modèle: Câble d'alimentation

Détail Infomation
Conducteur: Conducteur de cuivre flexible supplémentaire, accordant ASTM B3 Conducteur Shield: Le bouclier semi-conducteur de bandes s'est appliqué hélicoïdal au-dessus du conducteur
Isolation: opération normale de la température 90°C du caoutchouc du pétrole 100%, de l'ozone et de résistant à Bouclier d'isolation: Jusqu'à la bande du polyester 2kV appliquée au-dessus de l'isolation ; au-dessus du bouclier semi-co
Écran métallique: Tresse de cuivre bidon (couverture minimum de 60%) au-dessus de chaque conducteur Identification de phases: Par les fibres colorées noires, blanches et rouges
Fils de masse: Deux nus, conducteurs échoués de corde-configuration et de cuivre flexibles Vérifiez au sol: Une isolée jaune, conducteur échoué de corde-configuration et de cuivre flexible
Assemblée de noyau: Les conducteurs triphasés, deux la terre nue et un vérifient au sol des conducteurs sont câblés ains Renfort: Un renfort ouvert est appliqué au-dessus du noyau pour la force mécanique
Veste: Veste résistante supplémentaire d'élastomère de haute résistance à la coupure, à la larme, à la lumi
Mettre en évidence:

câble de cuivre de soudure

,

cable électrique spécial

Description de produit



2 kilovolts jusqu'à 25 kilovolts de cable électrique de extraction, isolation de taux de pression moteur, écran métallique tressé, veste résistante supplémentaire en caoutchouc thermodurcissable



Application
Pour le service moyen résistant de tension comme alimentation d'énergie pour l'équipement minier où la sécurité maximum est exigée. Utilisé généralement pour alimenter l'équipement minier mobile lourd tel que des pelles, dragues, plates-formes de forage, l'autre équipement de voie. En outre approprié à la distribution moyenne de tension comme câble d'alimentation d'énergie flexible dans des opérations résistantes supplémentaires. Des câbles de SHD-GC sont indiqués pour opérer le circuit à C.A. de trois phases, où fondant des conducteurs et vérifier au sol le conducteur sont exigés. Vérifiez au sol le câble de commande permet tout le temps aux conducteurs d'avertissement de circuit au sol de donner le niveau de sécurité maximum.



Détaillez la description et la construction





Conducteur Conducteur de cuivre flexible supplémentaire, accordant ASTM B3
Conducteur Shield Le bouclier semi-conducteur de bandes s'est appliqué hélicoïdal au-dessus du conducteur
Isolation opération normale de la température 90°C du caoutchouc du pétrole 100%, de l'ozone et de résistant à l'eau de l'éthylène propylène de niveau d'isolation (taux de pression moteur), surcharge du secours 130°C, état du court-circuit 250°C
Bouclier d'isolation Jusqu'à la bande du polyester 2kV appliquée au-dessus de l'isolation ; au-dessus du bouclier semi-conducteur des bandes 2kV appliqué au-dessus de l'isolation
Écran métallique Tresse de cuivre bidon (couverture minimum de 60%) au-dessus de chaque conducteur
Identification de phases Par les fibres colorées noires, blanches et rouges
Fils de masse Deux nus, conducteurs échoués de corde-configuration et de cuivre flexibles
Vérifiez au sol Une isolée jaune, conducteur échoué de corde-configuration et de cuivre flexible
Assemblée de noyau Les conducteurs triphasés, deux la terre nue et un vérifient au sol des conducteurs sont câblés ainsi qu'une main gauche s'étendent, plus une bande de reliure appliquée au-dessus de l'assemblée
Renfort Un renfort ouvert est appliqué au-dessus du noyau pour la force mécanique
Veste Veste résistante supplémentaire d'élastomère de haute résistance à la coupure, à la larme, à la lumière du soleil, à l'ozone et à la flamme. Elle a une excellente résistance à chauffer, l'humidité, l'eau, le pétrole et la plupart des produits chimiques généralement actuels aux services terrain d'extraction. La veste standard est noire et répond ou dépasse à toutes les exigences d'ICEA S75-381. Les couleurs alternatives de veste sont disponibles comme demande



Emballage
Tambours en bois non restituables.


Options
• Polyuréthane thermoplastique (TPU)
• Veste (MSHA a approuvé)
• Couleurs de veste
• Mise longueur (300 m)


Normes/examinant
SHD-GC répond ou dépasse aux exigences d'ICEA S-75-381, ICEA S-68-516 et est MSHA approuvé utilisant la veste de TPU.
Inscription
SHD-GC.
Installation
SHD-GC peut être employé dans des emplacements d'extérieur dans des conditions environnementales très graves telles que celle généralement actuelle aux endroits de extraction. La conception de conducteur et les matières premières utilisées, permet au câble d'être installé directement sur les champs d'extraction approximatifs, n'exigeant pas n'importe quelle préparation précédente.




CÂBLEZ LE TYPE SHD-GC 2 kilovolts
Conducteur
Taille		 Nominal
Secteur		 Non.
Fils
Minimum		 Conducteur
Diamètre		 Isolation
Épaisseur		 Fondre
Conducteur
Taille		 Contrôle
Conducteur
Taille		 Veste
Épaisseur		 OD
Nominal		 Approximativement.
Total
Poids		 Mn.
Recourbement
Rayon		 Ampacity
A.W.G./MCM mm2 millimètre millimètre A.W.G. A.W.G. millimètre millimètre kilogramme/kilomètre millimètre
6 13,3 49 5,49 1,78 10 8 3,94 32,8 1 799 197 93
4 21,2 49 6,82 1,78 8 8 3,94 35,5 2 220 214 122
3 26,7 49 7,77 1,78 7 8 4,32 38,4 2 633 230 140
2 33,6 133 8,68 1,78 6 8 4,32 40,4 2 968 242 159
1 42,4 133 9,83 2,03 5 8 4,83 44,7 3 640 268 184
1/0 53,5 133 10,98 2,03 4 8 4,83 47,2 4 189 283 211
2/0 67,4 133 12,68 2,03 3 8 5,21 50,8 4 694 305 243
3/0 85 259 13,89 2,03 2 8 5,21 54,1 5 817 325 279
4/0 107 259 15,79 2,03 1 8 5,59 58,7 6 983 352 321
250 127 259 16,84 2,41 1/0 8 5,59 63,8 8 280 383 355
350 177 259 20,24 2,41 2/0 8 5,97 71,5 10 689 429 435
500 253 259 23,92 2,41 4/0 8 6,73 81,0 14 483 485 536




CÂBLEZ LE TYPE SHD-GC 5 kilovolts
Conducteur
Taille		 Nominal
Secteur		 Non.
Fils
Minimum		 Conducteur
Diamètre		 Isolation
Épaisseur		 Fondre
Conducteur
Taille		 Contrôle
Conducteur
Taille		 Veste
Épaisseur		 OD
Nominal		 Approximativement.
Total
Poids		 Mn.
Recourbement
Rayon		 Ampacity
A.W.G./MCM mm2 millimètre millimètre A.W.G. A.W.G. millimètre millimètre kilogramme/kilomètre millimètre
6 13,3 49 5,49 2,79 10 8 4,70 39,6 2 327 238 93
4 21,2 49 6,82 2,79 8 8 4,70 42,7 2 815 256 122
3 26,7 49 7,77 2,79 7 8 5,21 45,2 3 237 271 140
2 33,6 133 8,68 2,79 6 8 5,21 47,5 3 631 285 159
1 42,4 133 9,83 2,79 5 8 5,21 49,5 4 101 297 184
1/0 53,5 133 10,98 2,79 4 8 5,59 52,8 4 767 317 211
2/0 67,4 133 12,68 2,79 3 8 5,59 55,9 5 514 335 243
3/0 85 259 13,89 2,79 2 8 5,97 59,9 6 490 359 279
4/0 107 259 15,79 2,79 1 8 5,97 63,5 7 556 381 321
250 127 259 16,84 3,05 1/0 8 6,35 68,3 8 850 410 355
350 177 259 20,24 3,05 2/0 8 6,73 74,9 11 120 449 435
500 253 259 23,92 3,05 4/0 8 7,11 84,1 14 886 505 536



CÂBLEZ LE TYPE SHD-GC 8 kilovolts
Conducteur
Taille		 Nominal
Secteur		 Non.
Fils
Minimum		 Conducteur
Diamètre		 Isolation
Épaisseur		 Fondre
Conducteur
Taille		 Contrôle
Conducteur
Taille		 Veste
Épaisseur		 OD
Nominal		 Approximativement.
Total
Poids		 Mn.
Recourbement
Rayon		 Ampacity
A.W.G./MCM mm2 millimètre millimètre A.W.G. A.W.G. millimètre millimètre kilogramme/kilomètre millimètre
4 21,2 49 6,82 3,81 8 8 5,21 49,3 3 397 394 122
3 26,7 49 7,77 3,81 7 8 5,21 51,3 3 786 410 140
2 33,6 133 8,68 3,81 6 8 5,59 53,8 4 223 430 159
1 42,4 133 9,83 3,81 5 8 5,59 56,1 4 745 449 184
1/0 53,5 133 10,98 3,81 4 8 5,59 58,9 5 373 471 211
2/0 67,4 133 12,68 3,81 3 8 5,97 62,5 6 211 500 243
3/0 85 259 13,89 3,81 2 8 6,35 66,5 7 218 532 279
4/0 107 259 15,79 3,81 1 8 6,35 69,9 8 276 559 321
250 127 259 16,84 3,81 1/0 8 6,35 73,4 9 396 587 355
350 177 259 20,24 3,81 2/0 8 7,11 81,3 11 913 650 435
500 253 259 23,92 3,81 4/0 8 7,49 90,4 15 686 723 536




CÂBLEZ LE TYPE SHD-GC 15 kilovolts
Conducteur
Taille		 Nominal
Secteur		 Non.
Fils
Minimum		 Conducteur
Diamètre		 Isolation
Épaisseur		 Fondre
Conducteur
Taille		 Contrôle
Conducteur
Taille		 Veste
Épaisseur		 OD
Nominal		 Approximativement.
Total
Poids		 Mn.
Recourbement
Rayon		 Ampacity
A.W.G./MCM mm2 millimètre millimètre A.W.G. A.W.G. millimètre millimètre kilogramme/kilomètre millimètre
2 33,6 133 8,68 5,33 6 8 5,97 61,2 5 210 490 164
1 42,4 133 9,83 5,33 5 8 5,97 64,0 5 849 512 187
1/0 53,5 133 10,98 5,33 4 8 6,35 67,1 6 580 537 215
2/0 67,4 133 12,68 5,33 3 8 6,35 69,3 7 272 554 246
3/0 85 259 13,89 5,33 2 8 6,73 73,7 8 420 590 283
4/0 107 259 15,79 5,33 1 8 6,73 77,5 9 616 620 325
