Isolation spéciale de cuivre du câble XLPE de l'armure X de câbles de SOLIDES TOTAUX de 15KV 133%
ContPerson : Andrea
Numéro de téléphone : 0086-371-60547601
WhatsAPP : +8613598873045
| Quantité de commande min : | 1000Meters | Délai de livraison : | 20 jours après paiement |
|---|---|---|---|
| Conditions de paiement : | L / C, T / T |
| Lieu d'origine: | Henan | Nom de marque: | CN CABLE |
|---|---|---|---|
| Certification: | IS | Numéro de modèle: | Câble de soudure |
|
Détail Infomation |
|||
| conducteur: | Les conducteurs de cuivre simples, extra fin échoués à EST 8130/84 d'équivalents aux BS 6360, le CEI | Isolant: | Taux de pression moteur ou NBR |
|---|---|---|---|
| Mettre en évidence: | câble de cuivre de soudure,cable électrique spécial |
||
Description de produit

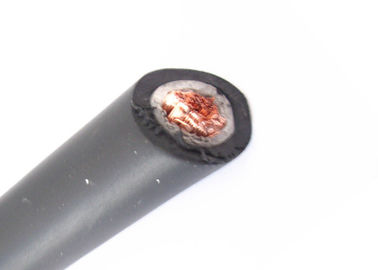

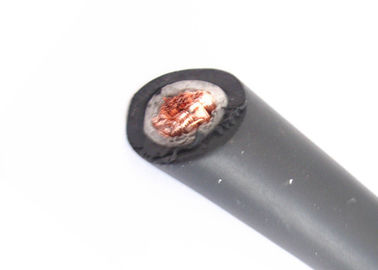

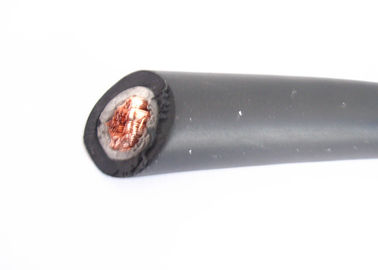

Le câble de soudure avec la veste en caoutchouc d'EPR/NBR, selon EST 6830/84 d'équivalents à la partie de VDE 0282 des BS 6899 et DIN
- Résistance de conducteur
selon EST : 8130/84 équivalent au Cl de HD 383. 6.
- Facteur de résistance de conducteur
à +20˚ C – voir l'information technique
- Température ambiante
fléchissant -25˚ C à +80˚ C
installation fixe -40˚ C à +80˚ C
- La température fonctionnante admissible
au conducteur +85˚
- Tension nominale 100V
- Examinez la tension 1000V
Structure de câble :
- Les conducteurs de cuivre simples, extra fin échoués à EST 8130/84 d'équivalents aux BS 6360, le CEI 60228 et le HD 383.
- attachez du ruban adhésif utilisé comme séparateur au-dessus du conducteur.
- Veste en caoutchouc externe d'EPR/NBR, selon le type SE-3.
- Noir de mise en gaine externe
- Avec l'inscription de la marque et de la section transversale.
- L'essai du câble a effectué selon EST 9857/90 d'équivalents à la partie 4. des BS 638.
- La chaleur, pétrole et câble ignifuge.
Application
- Le câble flexible de soudure isolé par caoutchouc sont employés pour relier la machine de soudure et pour une meilleure compétence de soudure.
- Utilisé dans les industries automobiles, la construction navale, le transport, les plans en acier, les chemins de fer, les raffineries, les gisements de pétrole, les robots de soudure automatique, la construction, les mines de charbon etc.
- La construction robuste fait à ceux-ci la résistance de câbles au froid et à la chaleur aussi bien qu'aux flammes.
- Elles conviennent pour l'usage dans les espaces ouverts et en conditions sèches et humides.
Câble de soudure avec la flexibilité standard, rayon de cintrage : approximativement 15 x CableØ
| Croix-sec (Sq.mm) |
Estimation actuelle à un coefficient d'utilisation maximum | Non de x simple Fils WireØ (millimètre) |
Épaisseur radiale de la mise en gaine (millimètre) |
Diamètre extérieur minute | maximum (millimètre) |
Résistance maximum @ 20˚C (ohm/km) |
A.W.G. Non. |
|||
| Permanent 100% (Ampères) |
85% (Ampères) |
60% (Ampères) |
30% (Ampères) |
||||||
| 1x16 | 513 x 0,2 | 2,0 | 8,7 | 10,7 | 1,210 | 135 | 146 | 174 | 246 | 6 |
| 1x25 | 783 x 0,2 | 2,0 | 10,5 | 12,5 | 0,780 | 177 | 192 | 228 | 343 | 4 |
| 1x35 | 497 x 0,3 | 2,0 | 12,1 | 14,1 | 0,554 | 221 | 240 | 285 | 403 | 2 |
| 1x50 | 702 x 0,3 | 2,2 | 14,0 | 16,0 | 0,386 | 279 | 303 | 360 | 509 | 1 |
| 1x70 | 999 x 0,3 | 2,4 | 16,2 | 18,2 | 0,272 | 352 | 382 | 454 | 643 | 2/0 |
| 1x95 | 1302 x 0,3 | 2,6 | 18,9 | 20,9 | 0,206 | 424 | 460 | 547 | 774 | 3/0 |
| 1x120 | 1702 x 0,3 | 2,8 | 20,2 | 23,2 | 0,161 | 491 | 525 | 601 | 814 | 4/0 |
| 1x150 | 2121 x 0,3 | 3,0 | 22,4 | 26,4 | 0,129 | 568 | 614 | 708 | 921 | 300Kcmil |
Câble de soudure avec la flexibilité élevée extrême, rayon de cintrage : approximativement 12 x CableØ :
| Croix-sec (Sq.mm) |
Non de x simple Fils WireØ (millimètre) |
Épaisseur radiale de la mise en gaine (millimètre) |
Diamètre extérieur minute | maximum (millimètre) |
Maximum Résistance @ 20˚C (ohm/km) |
A.W.G. Non. |
| 1x16 | 513 x 0,2 | 2,0 | 8,7 | 10,7 | 1,210 | 6 |
| 1x25 | 783 x 0,2 | 2,0 | 10,5 | 12,5 | 0,780 | 4 |
| 1x35 | 1120 x 0,2 | 2,0 | 12,1 | 14,1 | 0,554 | 2 |
| 1x50 | 1600 x 0,2 | 2,2 | 14,0 | 16,0 | 0,386 | 1 |
| 1x70 | 2240 x 0,2 | 2,4 | 16,2 | 18,2 | 0,272 | 2/0 |
| 1x95 | 3024 x 0,2 | 2,6 | 18,9 | 20,9 | 0,206 | 3/0 |
Exigences de sécurité
1. le câble enroulé de soudure doit toujours être étendu avant utilisation pour éviter de surchauffer en service.
2. des câbles ne doivent pas être épissés à moins de 10 pieds du support.
3. le câble de soudure doit ne jamais être enroulé ou fait une boucle autour du corps du travailleur.
4. des câbles avec l'isolation endommagée doivent être remplacés.
5. le câble de soudure doit seulement être joint par les moyens des connexions recommandées.
